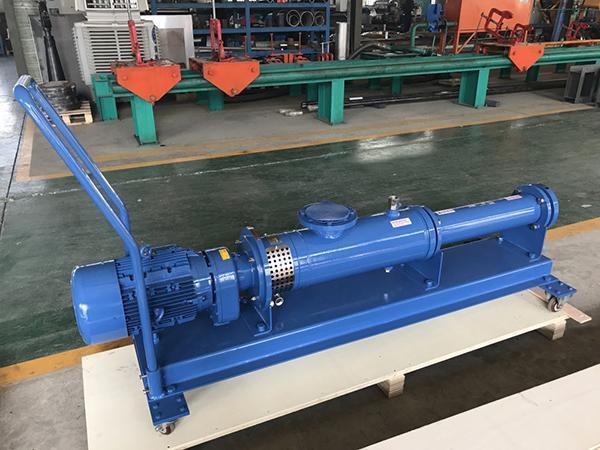

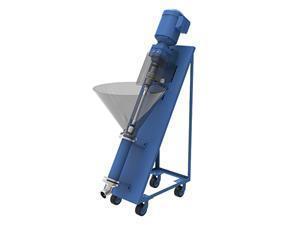

Bomba de cavidad progresiva con carrito

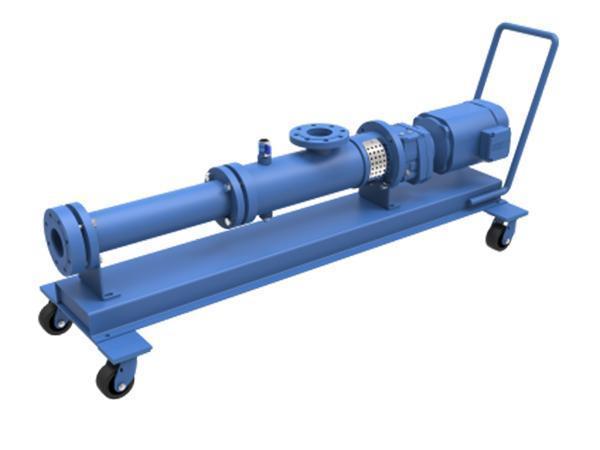

  • Bomba de cavidad progresiva con carrito
  • Bomba de cavidad progresiva con carrito

Aplicaciones
La bomba de cavidad progresiva con carrito clase T es una unidad de bombeo móvil con ruedas en la parte inferior y una manija. Esto la hace ideal para condiciones de bombeo en las cuales los materiales se cargan y descargan en varias etapas. Puede impulsar fluidos con un contenido de sólidos del 45%, y se aplica en las siguientes industrias:

Industria del petróleo: petróleo crudo con arena, agua, CO2 o H2S

Industria de maquinaria: procedimientos (como la inyección de revestimiento y pegamento de autos y embarcaciones) con brazos mecánicos en talleres de montaje automatizados

Industria farmacéutica: acarreo de agentes, aditivos, sustancias médicas, etc.

Parámetros
Niveles: 1-12 niveles
Tipo: bomba de cavidad progresiva de uno o dos cabezales

Presión de trabajo:
Bomba de un solo cabezal:6 bar, 12 bar,18 bar,24 bar, 36 bar,48 bar, 60 bar, 72 bar,
Bomba de doble cabezal:5 bar, 10 bar,20 bar

Parámetros
Modelo Rango de flujo
m3/h
Velocidad de rotación
rpm
Potencia del motor
Kw
VD015-003P16OH 0.1~0.2 300~600 0.55~1.1
VD020-009P16OH 0.3~0.8 250~600 0.55~2.2
VD030-028P16OH 0.6~2.5 200~600 0.75~5.5
VD035-060P16OH 1~4 200~550 2.2~11
VD040-005P16OH 2~6 180~500 3~15
VD050-011P16OH 3~13 150~450 5.5~22
VD060-019P16OH 4~25 130~450 11~30
VD070-029P16OH 6~35 120~410 30~75
VD090-053P16OH 8~60 80~350 45~110
VD100-080P16OH 10~80 80~330 45~132
VD120-120P16OH 15~100 80~280 75~200

Principio de operación:
La bomba de cavidad progresiva es una bomba volumétrica que opera creando una diferencia de presión entre las cavidades selladas interconectadas. La rotación del rotor y el estátor causa el desplazamiento del material dentro de la cavidad desde la entrada hacia la salida, causando el flujo estable de las sustancias que se bombean.

Características estructurales de la bomba de cavidad progresiva
Características estructurales de la bomba de cavidad progresiva
  • Dibujo del diseño del estátor y del rotor
    Imagen del diseño del estátor y del rotor
  • Junta cardán metálica flexible
    Junta cardán metálica flexible
  • Junta cardán de muelle flexible
    Junta cardán de muelle flexible
  • Junta cardán de rótula dentada
    Junta cardán de rótula dentada

Rotator
Podemos diseñar y procesar el rotor con varias formas geométricas de acuerdo con las necesidades de los clientes. Los componentes metálicos reciben el tratamiento de endurecimiento de la superficie para lograr una dureza de 65-67 HRC.

Estátor
Materiales: NBR, NBRH, HNBR, EPDM y FKM son opcionales.
Estos materiales presentan diferentes niveles de resistencia a la abrasión y a las altas temperaturas.

Junta cardán
Hay disponibles varios tipos de junta cardán, a saber, el eje cardán con casquillo, el cardán higiénico, el cardán flexible, el cardán de rótula dentada y el cardán con casquillo tipo cruceta para afrontar la transferencia de par múltiple y las distintas cargas axiales

Sello
Se puede aplicar la empaquetadura o el sello mecánico dependiendo de las condiciones de operación. Con el objetivo de prolongar la durabilidad del eje, se puede agregar un sistema de enfriamiento y un sistema de descarga.

Sistema de transmisión
También ofrecemos los sistemas de transmisión SEW, NORD, ABB y más sistemas de alto rendimiento.
